小瓶純凈水灌裝機

.

小瓶純凈水灌裝機

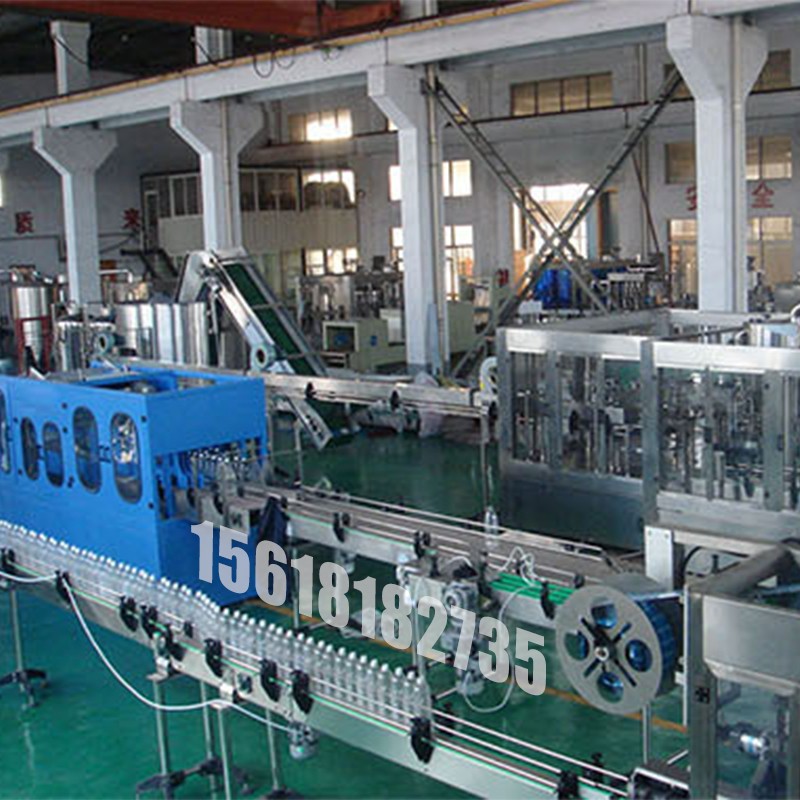

小瓶純凈水灌裝機瓶裝礦泉水生產設備適用于灌裝350m1、500m1、1L、1.5L等容量的小瓶裝飲用水。風道進廂和在三合一灌裝機傳遞瓶子都是夾住瓶口進行傳遞的，所以只要保證不同容量瓶子其抵口規格直徑一樣，都可以在同一臺三合一灌裝機進行生產，只需要更換導瓶板和落瓶裝置即可，跟換10多分鐘就差不多了，操作很簡單、方便，

風道采用304不銹鋼制造而成，分為大風道和小風道，主要看瓶子的大小以及重量。風道的上部安裝有風機，用于提供風力。仔細觀察，風道內部會有集風槽，產生的風力都集中在里邊，集風槽的側邊朝著純凈水灌裝機的進口位置方向開由出風口，出來的強大風力都飄向純凈水灌裝機。風道下方有兩長片，用于拖住瓶口，用激光切割而成,切邊處打磨光滑，避免劃傷瓶口。再?gòu)?qiáng)大風力作用下，空瓶瓶口在兩長片上滑入純凈水灌裝機。

空瓶的傳動主要依靠中間星輪，主傳動在灌裝機的下方，通過主電機帶動嚙合的齒輪進行傳動。在星輪作用下，空瓶首入純凈水灌裝機的沖洗部分，主要對空瓶?jī)?nèi)部進行沖洗。沖洗裝置主要由運行導軌、沖洗夾子、旋轉盤組成。沖洗夾子夾住瓶口，隨運行導軌360度旋轉。在旋轉的過程中，空瓶依次完成以下動作:空瓶180度翻轉，瓶口朝下②沖洗夾上的噴射頭打開，對空瓶進行,沖中洗③噴射頭關閉，完成沖洗④空瓶仍然保持瓶口朝下，瀝千內部的積水⑤空瓶再次180度翻轉，瓶口朝上，完成沖洗工序。緊接著，由傳動星輪將沖洗后的空瓶送入純凈水灌裝機的灌裝部分。支撐導桿卡住空瓶的瓶頸，沿導軌360度旋轉。此導軌為凸輪狀，使瓶口慢慢上升與灌裝閥下部的密封墊國接觸，直至開灌裝閥，通過液體自身重力進行灌裝，依靠灌裝閥下方的回氣管高度來調整灌裝液位高度，行業稱之為第壓定位灌裝，旋轉到一定位置時，液體到達瓶口位置，完成灌裝。隨即，瓶口隨支撐導桿沿導軌慢慢往下移動，脫離灌裝閥，灌裝結束。后，由傳動星輪將灌裝后的瓶子送入純凈水灌裝機的封蓋部分。此部分主要由理蓋

器、蓋子滑道、封蓋裝置構成。消毒后的蓋子由上蓋機送入理蓋器，蓋子經理順后，--進入滑道。蓋子的出入由滑道出口處的電磁閥進行控制，灌裝與封蓋之間的某一位置安裝一檢測原件，用于檢測是否有灌裝好的瓶子通過，其目的是:來一個瓶子，出一個蓋子，避免亂蓋現急。
