18L桶伺服碼垛機 油漆 涂料桶碼垛機

18L桶伺服碼垛機 油漆 涂料桶碼垛機

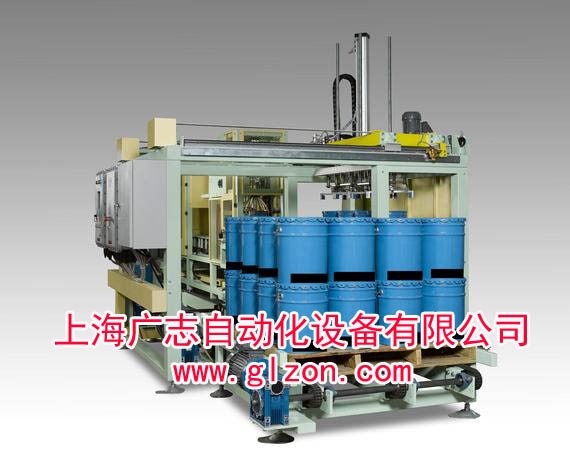

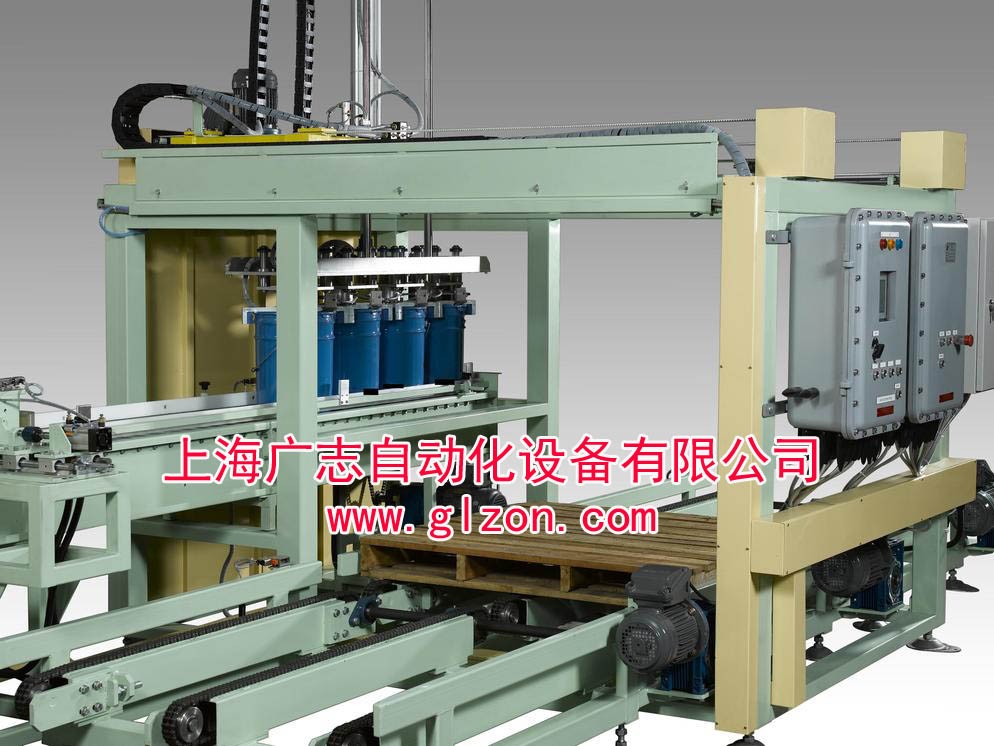

涂料桶堆垛機由PLC控制+觸摸屏+伺服電機控制，采用占用空間少的框架式結構，生產能力大，堆垛的方式可以采用示教是編程，電腦能夠儲存100套碼垛方案，主要元器件采用國內外產品，適用于涂料生產企業、油墨生產企業、油脂潤滑油生產企業碼垛、堆垛作業。

油桶碼垛機由PLC控制+觸摸屏+伺服電機控制，采用占用空間少的框架式結構，生產能力大，碼垛的方式可以采用示教是編程，電腦能夠儲存100套碼垛方案，
主要元器件全部采用國內外產品，適用于涂料生產企業、油墨生產企業、油脂潤滑油生產企業碼垛、堆垛作業。

主要技術參數：
適應垛板： 850x850 到 1600x1600 mm
碼垛能力： 500桶/小時

主要技術參數：
    適應垛板：      850x850 到 1600x1600 mm
    zui大碼垛能力：  1500桶/小時
    適應產品：      鐵通、塑料桶等
    適應桶的重量：  2~50公斤
    zui大碼垛高度：  1200mm   （根據需求可選擇1600mm）
    壓縮空氣：      0.12M3 /min , 6bar
    電機配置：      380V/50Hz , 8kw

主要設置
1：托盤供應裝置

2：棧板庫可堆積8-10個空棧板，并按程序要求定時向碼垛裝置供應棧板。

3：碼垛系統

根據需求可設定碼垛 4*4*3，4*3*3等多種排列方式，請廠家zui終確認。

4：托盤輸出裝置

當收到了碼垛發出的信號，將托盤輸送帶送zhi指定位置。
操作步驟工藝路線
系統自動尋找零點yi次→托盤供應站開始供給已碼放好的托盤→托盤輸出系統上升到位接托盤→隨著開始下降擒縱機構執行指令進行分托盤→托盤分離，托盤輸出系統下降到位→執行輸出指令→接托盤輸送系統升到位運轉接托盤指令→傳感器監測到托盤到位→托盤輸出系統、接托盤輸送系統回到零點結束指令；此時等待傳感器監測到有桶時就自動執行指令開始分層有序的工作。
特點
1>采用觸摸屏操作實現人機對話，可顯示生產速度，故障原因及位置，自動化程度高。采用PLC可編程序?qū)嘌b好桶的排序堆垛、棧板供應及排出均可編入程序進行控制。

2>電器部件符合國際標準，性能可靠，互換性、耐用性強。

3>采用德國FESTO生產的氣動元件和氣缸，質量、性能可靠。

4>安全門、罩設有電器感應裝置，當罩門打開時，機器停止工作，可對人員進行保護。

5>堆垛方式的調整方便、簡單，可在觸摸屏上進行。

6>堆垛穩定、高效，可大大節省人力
