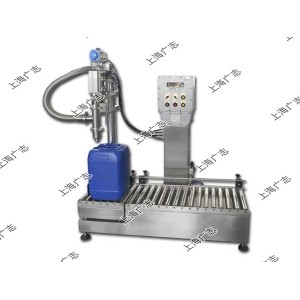

防爆灌裝機

設備描述

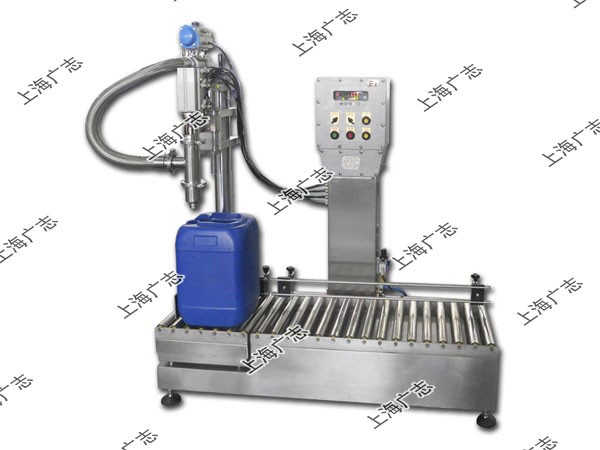

YCS-60kg防爆液上灌裝機有固定式噴槍裝置全電子稱重裝置、控制顯示器、充氮裝置及選購件組成,

適用于：有泡沫液體物料和有充氮要求的定量灌裝要求

采用液面上/液面下兼用的灌裝方式，可充氮保護，可適用于多種液體物料的灌裝；設計可調節氣動球閥和噴槍，既提高了灌裝速度，同時又確保了灌裝精度；減少灌注完畢時殘液的滴漏；集氣罩可避免灌裝過程中揮發氣體的泄出，可以保護操作工。操作時，操作者僅需簡單地將空桶口對準噴槍嘴正下方；按下“啟動”按鈕，噴槍自動下降進入桶底，空桶自動去皮，充氮，然后正確地雙速灌裝；噴槍隨液面升高而升起，灌裝結束，噴槍自動提升至桶外，一個循環即告完成。

整個半自動防爆型液體灌裝秤的防爆等級為IIBT4，可在防爆等級不超過IIBT4的危險場合使用。

· 固定式噴槍裝置有噴槍管道、氣動灌裝閥、氣動升降裝置、、充氮裝置、集氣罩、氣動底閥和秤體底座、接液盒等組成；

· 電子稱重裝置有秤體、稱重控制儀表、傳感器等組成，啟動后傳感器會即時將重量信號傳給稱重顯示儀表進行過程控制；

· 控制系統有防爆控制柜、繼電器、控制按鈕、PLC、指示燈、氣控系統等組成，作用是完成所有過程控制。

YCS-60kg防爆液上灌裝機基本參數：

灌裝形式：液上/液下灌裝

稱重范圍：300kg

感量：0.1kg

灌裝范圍：50-300kg

灌裝誤差: ≤0.1％

灌裝速度: 30-45桶/h（視流速和脈沖力）

槍頭材質: SUS304不銹鋼(可選SUS316)

適用容器: ≤Ф600xh1000mm

使用電源：AC220/50Hz

使用氣源：0.5Mpa

使用溫度：-10℃-50℃

防爆等級： EX-dIIBT4

灌裝秤系統特點：

■快、慢雙速自動定量灌裝----大大提高了灌裝精度和生產能力；

■毛重、凈重方式選擇----滿足用戶的多種要求；

■可實現液面上灌裝，也可以實現液面下灌裝----對物料的適應性廣；

■氣動底閥及接液杯的設計----減少灌注完畢時殘液的滴漏；

■定量灌裝的自動和手動方式可選擇----方便操作及維修；

■自動去皮功能----克服了灌裝容器重量不一致的因素對精度的影響；

■定值點可調節----適應多種重量范圍的定量灌裝；

■自動診斷，故障告警----提高系統工作的穩定程度；

■常規檢查----桶到位，噴槍放下；

■自鎖控制----在灌注以前，檢測噴槍到位后方允許灌裝；

■提前量自動修正----每次稱量后自動修正提前量值，確保灌裝精度；

■允差檢測----自動檢測滿灌的誤差；

■噴槍提升速度控制----便于用戶控制噴槍提升速度，以適應不同粘度的產品；

■觸摸屏----中文操作界面，提示直觀，設置方便。

■數據處理：可以貯存灌裝總重量和總桶數。

■充氮功能：

選擇開關“手動/停/自動”：用來選擇充氮方式為手動充氮、不充氮或自動充氮。

“充氮時間”選擇開關： 用來選擇自動充氮時間。充氮時間可以在觸摸屏上設置。該選擇開關僅在自動充氮方式下有用。

按鈕“手動充氮”： 當充氮方式選擇開關打在手動位置時，保持按下此按鈕，可手動控制向桶內充氮。

指示燈“進行中/完成”：當該燈閃亮時表示正在充氮；恒亮時表示充氮完成。

在手動和自動充氮方式下該燈均有用。只是手動充氮時無充氮完成指示。

指示燈“充氮低壓告警”：當該燈閃亮時表示氮氣壓力低于正常壓力。當該燈閃亮

時，手動充氮和自動充氮功能被禁止。

注意：在自動充氮時，如氮氣低壓告警，“充氮進行中”燈滅，灌裝球閥不打開。這時可按“停止灌裝”按鈕，暫停自動流程。等氮氣壓力正常后，再按“啟動”按鈕，重新啟動充氮。

工作過程（以液面下，快/慢灌裝方式為例）

a) 將稱重模式選擇開關置于需要的稱重模式上（毛重式或凈重式）：選凈重式；

b) 將灌裝模式選擇開關置于需要的灌裝模式上（液面下或液面上）：選液面下（底充式）；

c) 操作工移動空桶，使噴槍頭位于要灌裝桶的桶口正上方；

d) 操作工按下“啟動”按鈕；

· 檢測稱量裝置平上的皮重，查驗容器重量；

· 噴槍頭落下進入桶內；

· 系統檢測噴槍頭下降進程并去除皮重；

· 充氮;

· 球閥和底閥打開，進行快速灌裝

· 噴槍頭一面灌裝一面升起；

· 當重量達到慢速值時，灌裝速度從快速轉到慢速；

· 當灌裝重量達到目標值減去提前量時，球閥,底閥關閉;

· 噴槍頭升起從桶內抽出，接液杯到位；

· 誤差檢測并顯示；

e) 操作工將重桶移走；至此一個灌裝循環完成；

f) 重復c)～f)步驟，進行連續灌裝。

注：

■在整個灌裝過程中，要隨時檢查灌裝狀態，確保產品流入容器中；

■在整個灌裝過程中，任何人不得接觸托盤和空桶、秤上輸送輥道及稱量裝置

可選機型： 標準防爆型、充氮型、全不銹鋼結構型。

可選輥道：斜坡型、平臺型、加長型

公用條件

· 基礎條件：水平的堅固混凝土地面，混凝土厚度應大于15cm。

· 溫度范圍：-10℃～+40℃。

· 相對濕度：10％～95％ （無冷凝） 。

· 電 源：交流電源220V，50HZ，0.5KW。

· 工作氣源：壓力0.5MPa±0.1MPa的干燥純凈壓縮空氣，耗氣量20mh。

· 物料接口：快速對接夾頭，物料進口壓力不得超過0.8MPa。

· 氣源接口：寶塔接頭，用戶可以用8mm氧氣管接駁。

選配外設：

1、泵、2、過濾機 3、輸送機 4、回流閥 5、集氣罩（選購件）：揮發氣體回收。6、旋蓋器 7、全不銹鋼結構型 8、自動灌裝線可根據用戶場地設計
