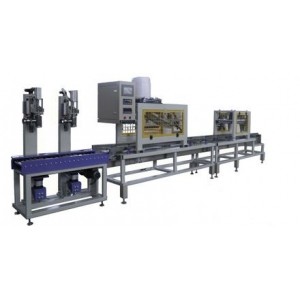

全自動液體灌裝機

應用行業

全自動液體灌裝機主要用于馬口鐵桶、塑料桶的定量自動灌裝及壓蓋自動包裝生產線，適用于化工等多種行業液體類物料的自動定量灌裝。例如油漆、油墨、涂料、潤滑油、顏料、膠水、添加劑等的自動定量灌裝封口，根據接觸材質的不同，也適用于食品、制藥行業乳液類物料自動定量灌裝；例如，果醬、番茄醬等醬類桶裝產品

性能特點

本全自動液體灌裝機是程序控制，機、電、氣一體化的智能產品，具有如下特點。

※秤量誤差小，靜態誤差≤0.13%，動態誤差≤0.2%。

※具有故障報警提示顯示。

※可適應不同規格塑料桶

灌裝機系統主要參數

灌裝容器（包裝材料）： 4L,20L/桶（敞口塑料桶）

灌裝物料：             液體

灌裝速度               300P-500P/小時(設計產量)

電源                   電壓380V/220V±10%V AC50Hz

功率                   ≤3Kw

灌裝準確度             0.2 級（±0.2%）

使用氣壓               0.5-0.7Mpa

總耗氣量：             0.2m3/分

物料流量              15m3/h

連接方式 法蘭：DN50（物料接管）/2”快裝接口；

組成部分

全自動液體灌裝機由以下部分組成：輸送系統、全自動二頭灌裝稱重系統、全自動封蓋系統、控制系統、機架、成品輸出系統。接觸物料部分為不銹鋼，其余碳鋼噴涂。

工作流程

1.在輸送線入口，人工放桶至灌裝稱重臺上，上桶工位傳感器檢測到有桶，稱重工位待機等待。

2.稱重臺傳感器檢測到有桶，自動打開灌嘴及進料閥門，快速給料，到設定工作點,關給料閥門，進行慢速給料，到設定工作點，自動關閉灌嘴。自動輸送到下一工位

4.上蓋工位傳感器檢測到有桶，自動進行掛蓋工作。

5.壓蓋工位傳感器檢測到有桶，自動進行壓蓋工作，成品輸出。
