200升自動灌裝機與噸桶兼容機型功能介紹

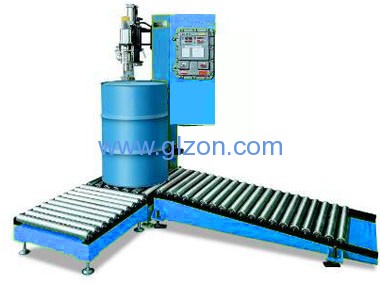

200升自動灌裝機是專業針對208升的大鐵桶或者塑料的雙環桶設計，又可以兼容噸桶設計，4個200升的桶有四個不同位置的口，噸桶在中間有yi個大的口，噸桶的口徑大，我們方便好對，4個200升的桶可就難對了，因此我們?cè)O(shè)計的灌裝搖臂可以前后左右移動，方便對準不同位置的桶口，灌裝槍頭可以上下移動，插入桶內，灌裝物料防止噴濺。灌裝機的灌裝容量廣泛，應用范圍廣，是化工、食品、醫藥等液體灌裝領域的重要設備，防護等級高，是危化品包裝的必要設備。

1. 空桶上秤臺，移動桶使桶口位于噴槍正下方；

2. 操作工按下“啟動”按鈕；

• 檢測稱量裝置平上的皮重，查驗容器重量；

• 噴槍頭落下進入桶內；

• 系統檢測噴槍頭下降進程并去除皮重；

• 球閥和底閥打開，進行快速灌裝

• 當重量達到慢速值時，灌裝速度從快速轉到慢速；

• 當灌裝重量達到目標值減去提前量時，球閥,底閥關閉;

• 噴槍頭升起從桶內抽出，接液杯到位；

• 誤差檢測并顯示；

1. yi流程完成



   注：

在整個灌裝過程中，要隨時檢查灌裝狀態，確保產品流入容器中；

在整個灌裝過程中，任何人不得接觸空桶、秤上輸送輥道及稱量裝置

 主要外購零部件

• 主要零部件名稱	制造商名稱和地址
  PLC	SIEMENS
  氣缸	FESTO
  電磁閥	FESTO
  帶計量裝置氣動執行器	FESTO
  接近開關	P+F
  控制按鈕	BARTEC
  指示燈	BARTEC
  中間繼電器	OMRON
