SF300H-B液體灌裝秤結構組成

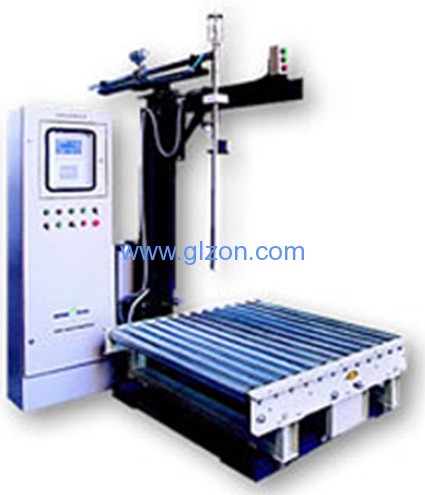

SF300H-B防爆型液體灌裝秤的標準型式有噴槍裝置、電子臺秤、控制器、系統底座、氣控系統、輥道等部件組成。外形示意圖如圖yi所示。

噴槍裝置：

噴槍裝置由物料供給系統、噴槍升降裝置、噴槍支架、底閥裝置和接液杯組成。

1. 物料供給系統：

包括物料輸送控制元件和物料輸送管道。物料供給部分的密封材料采用特氟隆，所有與物料接觸部分的材料為316或0Cr17Ni12Mo2不銹鋼。利用物料供給的控制元件通過組合控制加料達到更高的灌裝精度。SF300H-B型灌裝秤的物料輸送控制元件為yi個DN40雙作用氣動球閥。

噴槍升降裝置：

噴槍升降裝置控制噴槍裝置的升降，由升降氣缸及其導向裝置組成。升降立柱上裝有接近開關，為噴槍裝置的升降提供穩定的精確的位置，并在灌裝循環中提供安全互鎖。

噴槍支架：

噴槍支架用于安放物料供給系統，SF300H-B型灌裝秤采用普通碳鋼制造，表面噴涂聚胺酯涂層。也可根據用戶要求用不銹鋼制作。

底閥(噴槍)裝置：

該裝置功能是物料向容器內準確灌裝時的zui終切斷。底閥裝置為氣動控制并且為失效安全型(當失電時底閥關閉)，此外該裝置也提供防止物料灌裝完成后殘液滴漏的功能。

1. 接液杯：

為避免灌裝后產生的物料滴漏，標準配置的SF300H-B型灌裝秤配備有滴液杯以確保使用環境的清潔，防止物料滴漏在容器表面。該組件由配重塊操縱控制，采用316不銹鋼制造。

1. 電子臺秤：

根據用戶需求，可以選配本公司生產的T—系列、山貓系列等臺秤，另外還有防腐、防爆臺秤可供選擇，品種很多。

臺秤主要由上、下支撐架、高精度傳感器及鋼質臺面組成（必要時可以選配地上衡）。其中的IL或BMI傳感器，采用xian進的CAD技術及zui優化技術進行結構設計，并采用美國TOLEDO公司的xian進技術和工藝加工而成。它具有綜合精度高、線性好、蠕變小、長期穩定性好等特點；它結構緊湊，安裝方便，有較寬的工作溫度范圍，抗偏載、側載和抗扭性能優越，可適用于多種稱重環境中。

1. 隔 爆 控 制 箱

主 要 由 稱 重 控 制 終 端PANTHER S100 、安全柵、PLC、24VDC開 關 電 源 以 及 隔 爆 外 殼 等 組 成。
