灌裝機設備的概述以及生產線

yi設備概述

 中科治水全自動微電腦洗灌機是在參考國外zui新機型并在消化國內同類制造技術的基礎上、結合國內飲用水制造行業衛生標準，并嚴格按照美國飲用水工業協會標準研制而成；研制過程中本著安全、穩定、經濟實用的原則，時刻做到技術領xian同行水平。

本設備適用于五加侖、三加侖等大瓶生產灌裝使用，廣泛用于礦泉水、純凈水、食品飲料、醫藥、化工等行業。深受廣大使用廠紋i隊??悄殼?/span>3-5加侖桶裝水生產線的理想選擇。

二、完整的灌裝生產線

1提供完整的灌裝生產線意味著：

整條的設備構成yi個技術協調的總體，能確保在非常高的技術水平下簡單、準確的生產運行；可提供整條線的集中實施控制與顯示系統。

2生產線的綜合性能：LEC控制系統，靈敏光電控制系統。

3灌裝線流程配套設備：

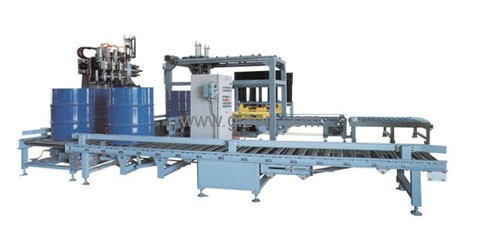

a本生產線主要由拔管機，外刷桶機，上瓶機，內洗機，灌裝機，自動上蓋，燈檢，智能型蒸汽式熱收膜機集合而成，由輸送系統連接成yi個不間斷運行（流水作業）的整體。

b整條生產線采用PLC工業微機控制，確保各功能部位組成yi個嚴密協同的整體，從而實現長時間不間斷運行。

稱重灌裝機主要由空桶輸送輥道、充氮裝置、加料裝置、稱重系統、實桶輸送輥道、電氣控制系統、氣動旋蓋機、灌裝管路等各部分構成。簡述如下：
　　
　　(1)空桶輸送輥道
　　輥道長度：1000mm 寬度：900mm 高度：300mm
　　輥筒采用304L不銹鋼制造 ；支架為碳鋼噴漆。
　　(2)加料裝置
　　快、慢加料主要由噴槍管道、噴嘴、氣動球閥、噴槍升降機構、氣源三聯體、電磁閥、噴槍支架等。和物料接觸部分采用304L不銹鋼制造，其余部分為碳鋼。
　　(3)充氮及氮氣吹掃線裝置
　　主要由充氮閥門、充氮管等組成。
　　(4)稱重輸送系統
　　主要包括秤座、秤架、稱蓋、秤上輥道（長度800mm寬度900mm）、傳感器等。秤蓋及秤上輥道的輥筒采用304L不銹鋼制造，其余為碳鋼制造。輥筒與秤臺易于分離，便于清理。
　　(5)實桶輸送輥道
　　輥道長度：1200mm 寬度：900mm 高度：300mm
　　輥筒采用304L不銹鋼制造 ；支架為碳鋼噴漆。
　　(6)電氣控制系統
　　主要包括稱重顯示控制儀表，操作按鈕，防爆控制殼體，稱重傳感器，隔離柵、接線盒、固態繼電器及可靠接地等裝置。
　　（7）真空回吸系統
　　包括真空產生裝置，殘液儲罐兩部分，確保液體無滴漏，達到潔凈生產及撒漏等浪費現象。
　　（8） 氣動旋蓋裝置
　　主要由支架及氣動旋蓋機等裝置組成。
