密閉型灌裝機廢氣收集的要求及操作流程

密閉型灌裝機廢氣收集的要求及操作流程

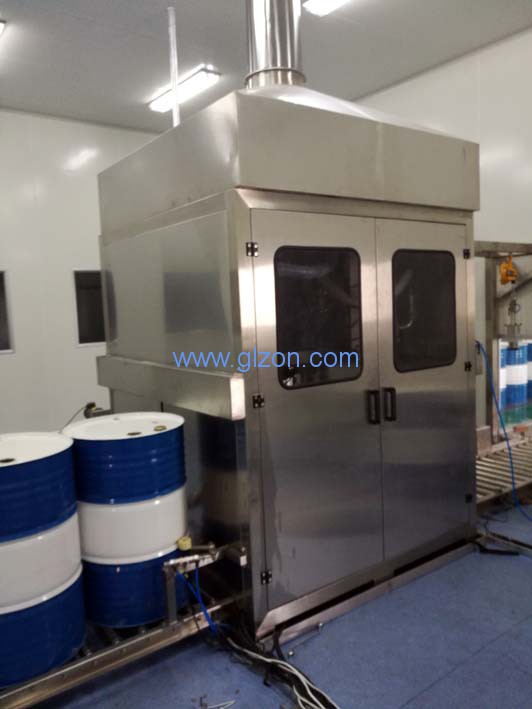

灌裝機集氣裝置：具備完整的通風裝置，可有效排除系統內的有害氣體。灌裝在yi個相對封閉的環境中進行，減少揮發性氣味擴散到密閉小屋；集氣裝置、可燃氣體探測器和灌裝狀態互鎖，防止小屋內揮發氣體達到爆炸ji限；當灌裝完成后，集氣罩風量調可調，防止大量灌裝間氮氣被抽到回收系統。

灌裝流程: 桶自動進過渡倉和灌裝間、視覺精確尋址、自動松蓋、自動灌裝、自動緊蓋、自動出灌裝間和過渡倉。

密封小屋充氮及回風系統：保證密封間充滿氮氣，并保持和外界壓力基本平衡，灌裝間回風口配有固定式可燃氣體檢測儀和氧氣檢測儀。

灌裝機其他要求：

系統的布線均為內含式的封閉結構，有效避免介質對其產生的腐蝕或損壞。

裝設備及配套附件的設計、制造、材料、外購件等應符合國家現行的標準規范。

稱重計量系統、定量控制系統、尋址系統、傳輸系統、排風系統、電控箱等的防爆等級及防爆結構的設計、制造應符合國家現行的標準規范。

系統自帶數據傳輸系統，通信接口豐富,可以實時傳輸灌裝信息zhi中控室。

基本參數：
       ■ zui大秤量：300kg

       ■ zui小感量：0.1kg

       ■ 灌裝誤差: ±0.1-0.2kg

       ■ 灌裝速度：200L約150-180桶/小時

       ■ 控制方式：2擋控制

       ■ 灌裝方式: 插入式，液面上

       ■ 槍頭管路: 特氟龍槍頭、閥門+特氟龍軟管

       ■ 結構材質: 四頭灌裝機主機SUS304不銹鋼，輸送碼垛碳鋼防腐漆。

       ■ 秤臺尺寸：800×800mm (304不銹鋼動力滾道)

       ■ 空桶滾道: 700mm×2500mm (304不銹鋼動力滾道)另附1200mm斜坡無動力

       ■ 重桶滾道: 700mm×2500mm (304不銹鋼動力滾道,2組)

       ■ 分桶裝置：適用于200L桶，碳鋼防腐漆結構，304不銹鋼滾道

       ■ 碼垛設備：平移式，適用托盤1200*1200*140mm，含供托盤、碼垛。

       ■ 管路壓力：0.2-0.6MPa(與料性有關)。

       ■ 物料接口：DN40法蘭接頭4個，可按用戶提供接口標準

       ■ 氣源接口：用戶提供12mm氣管接頭，用于快速接頭連接

       ■ 使用電源：AC220/50Hz(用戶提供zhi機器yi側)

       ■ 使用氣源：0.4-0.8Mpa(用戶提供zhi機器yi側)

       ■ 基礎條件：水平的堅固混凝土地面，混凝土厚度應大于10cm。

機型選擇：

      標準型、防爆型
