旋轉型自動灌裝機設計

旋轉型自動灌裝機設計

yi、設計題目及原始數據
設計旋轉型灌裝機。在轉動工作臺上對包裝容器（如玻璃瓶）連續灌裝流體（如飲料、酒、冷霜等），轉臺有多工位停歇，以實現灌裝、封口等工序。為保證在這些工位上能夠準確地灌裝、封口，應有定位裝置。如圖1中，工位1：輸入空瓶；工位2：灌裝；工位3：封口；工位4：輸出包裝好的容器。
該機采用電動機驅動，傳動方式為機械傳動。技術參數見下表。
 旋轉型灌裝機技術參數表
方案號 轉臺直徑 mm 電動機轉速r/min 灌裝速度r/min
A 600 1440 10
B 550 1440 12
C 500 960 10

二、設計方案提示
1.采用灌瓶泵灌裝流體，泵固定在某工位的上方。
2.采用軟木塞或金屬guan蓋封口，它們可由氣泵吸附在壓蓋機構上，由壓蓋機構壓入（或通過壓蓋模將瓶蓋緊固在）瓶口。設計者只需設計作直線往復運動的壓蓋機構。壓蓋機構可采用移動導桿機構等平面連桿機構或凸輪機構。
3.此外，需要設計間歇傳動機構，以實現工作轉臺間歇傳動。為保證停歇可靠，還應有定位（鎖緊）機構。間歇機構可采用槽輪機構、不完全齒輪機構等。定位（鎖緊）機構可采用凸輪機構等。

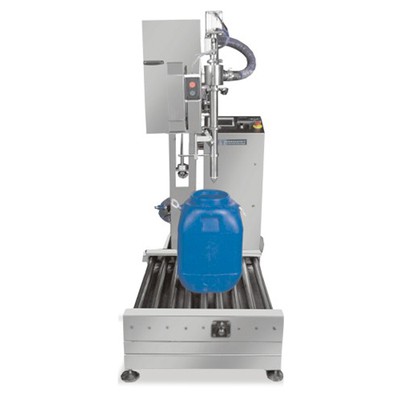

灌裝機采用品pai變頻調速器，配用進口高精度多圈電位器及可鎖表盤，使流量調節穩定準確，誤差負偏小于1%，正偏小于1%。日本原裝進口磁力齒輪不銹鋼泵，質量可靠壽命長。不銹鋼機箱，經jiu耐用。操作方便，清洗消毒方便。
    可配用在流水線上工作。自動手動均可,可配多個灌裝頭，常用的型號有：?jiǎn)伪脵C(jī)、雙泵機和四泵機。可灌充jue大多數類型的液體，包括高粘稠度的液體。如：各種藥劑、化學品、油類、化妝品、食品等無顆粒狀液體。如：各種藥劑、化學品、化妝品、食品等無顆粒狀液體。
