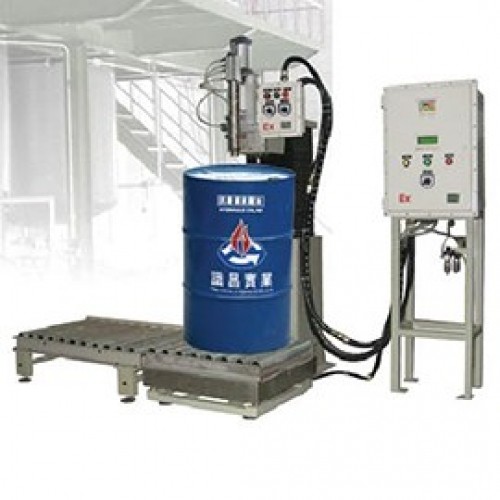

聚氨酯自動灌裝機

聚氨酯自動灌裝機

本實用新型提供一種樹脂灌裝機，包括機架、灌裝頭、用于帶動灌裝頭移動的帶動裝置、稱重臺及控制箱；所述稱重臺上為灌裝工位；所述灌裝頭設有一個灌裝嘴及用于導入灌裝物的進料口；所述稱重臺與所述控制箱連接。通過上述結構，本實用新型的灌裝精準，避免人工操作的誤差；每小桶灌裝完成后的指示燈提示可以避免操作人員重復灌裝。灌裝速度快，工序前后連貫，操作人員少且工作強度小。槍頭的防滴漏設計，最大限度減少物料的滴冒跑漏；抽風罩可以最大限度將物料可能產生的揮發性氣體及時抽走處理。

主權利要求: 1.一種樹脂灌裝機，其特征在于，包括機架、灌裝頭、用于帶動灌裝頭移動的帶動裝置、稱重臺及控制箱；所述稱重臺上為灌裝工位；所述灌裝頭設有一個灌裝嘴及用于導入灌裝物的進料口；所述稱重臺與所述控制箱連接。

 基本參數：
 ■ 最大秤量：300kg

 ■ 最小感量：0.1kg

 ■ 灌裝誤差: ±0.1-0.2kg

 ■ 灌裝速度：200L約150-180桶/小時

 ■ 控制方式：2擋控制

 ■ 灌裝方式: 插入式，液面上

 ■ 槍頭管路: 特氟龍槍頭、閥門+特氟龍軟管

 ■ 結構材質: 四頭灌裝機主機SUS304不銹鋼，輸送碼垛碳鋼防腐漆。

 ■ 秤臺尺寸：800×800mm (304不銹鋼動力滾道)

 ■ 空桶滾道: 700mm×2500mm (304不銹鋼動力滾道)另附1200mm斜坡無動力

 ■ 重桶滾道: 700mm×2500mm (304不銹鋼動力滾道,2組)

 ■ 分桶裝置：適用于200L桶，碳鋼防腐漆結構，304不銹鋼滾道

 ■ 碼垛設備：平移式，適用托盤1200*1200*140mm，含供托盤、碼垛。

 ■ 管路壓力：0.2-0.6MPa(與料性有關)。

 ■ 物料接口：DN40法蘭接頭4個，可按用戶提供接口標準

 ■ 氣源接口：用戶提供12mm氣管接頭，用于快速接頭連接

 ■ 使用電源：AC220/50Hz(用戶提供至機器一側)

 ■ 使用氣源：0.4-0.8Mpa(用戶提供至機器一側)

 ■ 基礎條件：水平的堅固混凝土地面，混凝土厚度應大于10cm。

機型選擇：

  標準型、防爆型
